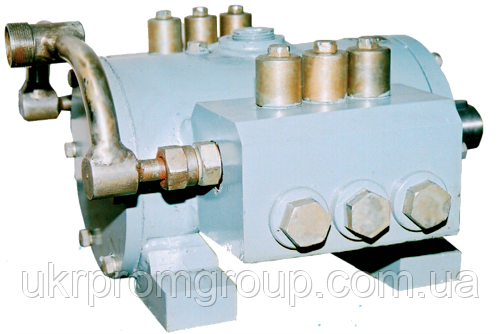

Насоси радіально-поршневі ексцентрикові Н400Е, Н401У, Н401Е, Н403У, Н403Е, Н403УР

Насоси Н400Е, Н401У, Н401Е, Н403У, Н403Е, Н403УР - радіально-поршневі ексцентрикові реверсивні, призначені для роботи в гідроприводах машин і механізмів, де необхідний тиску 20 МПа (насос Н 400 Е) і 32 МПа (насоси Н401 Е та Н 403 Е) і реверсований за напрямком, нерегульований за величиною потік робочої рідини.
     Радіо-поршневі насоси типу Н400 застосовуються в галузях промисловості, пов'язаних із високим тиском (до 400 барів). У пресах, у установках для оброблення полімерів, затискних пристроях верстатів і в багатьох інших галузях застосування, де потрібні значення робочого тиску до 400 барів. Тільки радіально поршневі насоси здатні працювати тривалий час за таких високих тисків.
     Насоси Н 400 Е, Н 401 Е, Н 403 Е (Н 400 УР, Н 401 УР, Н 403 УР) працюють на чистій мінеральній оливі з кінематичною в'язкістю 21-211 сСт (мм²/с) за температури олії +10...+50 °C і довкілля 0...+50 °C.

Принцип і схема роботи

Насоси виготовлені ексцентрикового типу з клапанним розподільником робочої рідини. Корпус 1 разом із кришками 7 і 9 утворює картер насоса, який заповнюється олією з бака під напором. У корпусі зроблені взаємно перпендикулярні розтички під опорні підшипники 6 ексцентрикового вала та порожнисті плунжери 3, у кожен із яких вбудований всмоктувальний клапан 5 і пружина 2. Плунжер має конічну розтичку, яка є сідлом всмоктувального клапана. На клапан і плунжер діє пружина 2, що постійно притискає клапан до шпалери 10. Проти кожного плунжера перпендикулярно до нього розміщені нагнітальні клапани кулькового типу. В опорних підшипниках 6 обертається привабливий ексцентриковий вал 8 з насаженими на нього через ролики 11 обойми 10. Олія під напором із бака надходить у картер насоса, у якому обертається вал із трьома ексцентриками, зміщеними один відносно одного на 120°. Під час переходу ексцентрика з нижнього положення в верхню пружину 2, що притискає всмоктувальний клапан 5 до обойми 10, висуває його з плунжера 3 до упору шайби 4 в кільцевий виступ плунжера. Водночас між клапаном і конусною поверхнею плунжера утворюється кільцевий проміжок, через який олива з картера надходить у камеру плунжера. У разі подальшого руху ексцентрика пружина одночасно висуває клапан і плунжер — відбувається всмоктування. У разі зміни знака ексцентристету ексцентрик переходить із крайнього верхнього положення в нижнє. Всмоктувальний клапан під дією обойми, долаючи опір пружини, сідає на сідло та закриває вхід у камеру, а потім всмоктувальний клапан рухається спільно з плунжером — відбувається нагнітання. Водночас відкривається нагнітальний клапан, який складається із сідла 12, кульки 13 і пружини 14.

Порядок встановлення

Перед увімкненням радіально-поршневого реверсивного насоса серії Н400Е необхідно:
     - відкрити кран, що подає олію з бака та заповнити насос олією, відкрутити болт для стирання повітря на корпусі насоса, прокрутити насос за вад привода від руки або декількома короткочасними увімкненнями електродвигуна, щоб вся система насоса заповнилася оливою;
 - закрутити болт, коли з насоса поллється чиста олія, прокрутити насос декількома поштовхами електродвигуном по 10-15 см, щоб переконатися в правильності вироблених монтажних робіт.
     Під час запуску насоса серії Н400Е у простий упродовж тривалого часу необхідно зробити пробний на 3-5 хвилин без навантаження, під час якого з гідросистеми необхідно пошкодити повітря. Заборонений пуск насоса під навантаженням після простою.
     Під час експлуатації необхідно стежити за чистотою олії. Наявність у робочій рідині механічних домішок, води або повітря, що потрапили в гідросистему насоса серіїН400Е у процесі його складання й експлуатації, призводить до зменшення довговічності насоса. У разі зміни в'язкості олії на більш ніж 20% необхідно замінити оливу.
     Труби мають мати прохідне перерізування, що відповідають розмірам приєднувальних отворів: зменшення перерізу та деформації на поверхнях труб, не допускаються.
     Змішувати різні марки олій не дозволено.
     Під час експлуатації насоса необхідно періодично доливати олію для підтримки необхідного рівня в оливобаку.
