Електродвигуни постійного струму серії П
Призначення
Електродвигуни та генератори постійного струму серії П застосовуються в різних галузях промисловості. Випуск машин серії П припинений, тому в нових розробках машини цієї серії не застосовуються.
Машини розраховані на тривалий (S1) режим роботи на висоті над рівнем моря до 1000 м при температурі навколишнього повітря від 5 до 40 °С і відносній вологості повітря до 80% при температурі 25 °С і при більш низьких температурах без конденсації вологи.
Машини серії П виготовлялися зі ступенями захисту від впливу навколишнього середовища IP20 і IP54
За способом охолодження розрізняють машини з самовентиляцією, з природним охолодженням, з незалежною вентиляцією від прибудованого вентилятора типу «Наїзник» (тільки для машин 4— 11-го габаритів), з незалежною вентиляцією і підведенням повітря по трубах (тільки для машин 7-11-го габаритів).
Структура умовного позначення машин серії П:
П X X X X
1 2 3 4 5
де:
1 – П - назва серії;
2 — виконання за способом охолоджування: літера Б — закрите з природним охолодженням; Р — закрите з повітроохолоджувачем, прибудованим нагорі машини, в позначенні машин захищеного виконання буква відсутня;
3 — умовний габарит (з 1-го по 11-й);
4 — умовна довжина сердечника якоря (1 або 2);
5 — кліматичне виконання і категорія розміщення.
Електродвигуни постійного струму П
Двигуни серії П мають змішане збудження або паралельне і незалежне збудження при роботі в системі генератор — двигун.
Струм в ланцюзі якоря при пуску ДПТ не повинен перевищувати 4/ном для ДПТ 1 — 7-го габаритів і 3/ном для ДПТ 8 —11-го габаритів. Технічні дані ДПТ серії П наведені в табл. 10.19.
Двигуни допускають регулювання частоти обертання від номінальної шляхом зміни струму збудження при потужності на валу не вище номінальної (табл. 10.20).
Регулювання частоти обертання вниз від номінальної здійснюється зміною напруги на якорі при незмінному струмі в обмотці збудження. Напруга на обмотці збудження при цьому повинна відповідати номінальній напрузі якоря.
Двигуни з незалежною вентиляцією допускають регулювання частоти обертання вниз від номінальної (до 100 об/хв) зміною напруги на якорі при моменті обертання не вище номінального. Двигуни з самовентиляцією допускають регулювання частоти обертання вниз від номінальної (до 100 об/хв) зміною напруги на якорі із зменшенням моменту відповідно з даними табл. 10.21.
Двигуни закритого виконання з природним охолоджуванням 1 —7-го габаритів допускають регулювання частоти обертання вниз від номінальної (до 10 об/хв) зміною напруги на якорі при моменті обертання, дорівнює номінальному. Ступінь іскріння на колекторі машин при будь сталою навантаженні від 0 до 100% номінальної не повинна перевищувати 11/2 по ГОСТ 183-74.
Ступінь іскріння при перевантаженнях та в перехідних режимах ослаблення поля не обмовляється, але колектор і щітки після роботи в цих режимах повинні залишатися в стані, придатному для подальшої роботи без попереднього чищення колектора. При цьому допускаються сліди подгара на краях колекторних пластин і щіток.
Максимально допустиме ефективне значення вібраційної швидкості повинно відповідати вимогам 7-го класу за ГОСТ 16921-83.
Середній рівень звуку машин має відповідати вимогам класу I по ГОСТ 16372-84

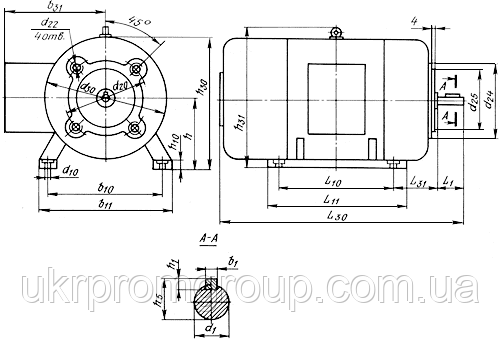

Схема електродвигуна
Основні технічні характеристики
Типорозмір двигуна | Потужність, кВт | Напруга, В | Частота обертання,об/хв, мінімум | Частота обертання,об/хв, максимум | ккд,% | Момент інерції, кг — м2 |
П 11У4 | 0,13 | 110 | 1000 | 2000 | 53.7 | 0,0031 |
П 11У4 | 0,13 | 220 | 1000 | 2000 | 53,7 | 0,0031 |
П 11У4 | 0,3 | 110 | 1500 | 3000 | 63,5 | 0,0031 |
П 11У4 | 0,3 | 220 | 1500 | 3000 | 66 | 0,0031 |
П 11У4 | 0,45 | 11О | 2200 | 3300 | 67 | 0,0031 |
П 11У4 | 0,45 | 220 | 2200 | 3000 | 67 | 0,0031 |
П 11У4 | 0,7 | 110 | 3000 | 3450 | 73 | 0,0031 |
П 11У4 | 0,7 | 220 | 3000 | 3450 | 73 | 0,0031 |
П-12У4 | 0,2 | 110 | 1000 | 2000 | 64 | 0,0037 |
П-12У4 | 0,2 | 220 | 1000 | 2000 | 62,5 | 0,0037 |
П-12У4 | 0,45 | 110 | 1500 | 3000 | 69 | 0,0037 |
П-12У4 | 0,45 | 220 | 1500 | 3000 | 70 | 0,0037 |
П-12У4 | 0,7 | 110 | 2200 | 3300 | 73 | 0,0037 |
П-12У4 | 0,7 | 220 | 2200 | 3000 | 73 | 0,0037 |
П-12У4 | 1 | 110 | 3000 | 3450 | 77 | 0,0037 |
П-12У4 | 1 | 220 | 3000 | 3450 | 77 | 0,0037 |
П-21У4 | 0,2 | 110 | 750 | 1500 | 60.7 | 0,0105 |
П-21У4 | 0,2 | 220 | 750 | 1500 | 60.7 | 0,0105 |
П-21У4 | 0,3 | 110 | 1000 | 2000 | 65 | 0,0105 |
П-21У4 | 0,3 | 220 | 1000 | 2000 | 62 | 0,0105 |
П-21У4 | 0,7 | 110 | 1500 | 3000 | 71.6 | 0,0105 |
П-21У4 | 0,7 | 220 | 1500 | 3000 | 72 | 0,0105 |
П-21У4 | 1 | 110 | 2200 | 3300 | 73.5 | 0,0105 |
П-21У4 | 1 | 220 | 2200 | 3300 | 74 | 0,0105 |
П-21У4 | 1,9 | 110 | 3000 | 3450 | 76.5 | 0,0105 |
П-21У4 | 1,9 | 220 | 3000 | 3450 | 77 | 0,0105 |
П-22У4 | 0,3 | 110 | 750 | 1500 | 66.5 | 0,013 |
П-22У4 | 0,3 | 220 | 750 | 1500 | 68 | 0,013 |
П-22У4 | 0,45 | 110 | 1000 | 2000 | 70.5 | 0,013 |
П-22У4 | 0,45 | 220 | 1000 | 2000 | 70.5 | 0,013 |
П-22У4 | 1 | 110 | 1500 | 3000 | 77.5 | 0,013 |
П-22У4 | 1 | 220 | 1500 | 3000 | 76,7 | 0,013 |
П-22У4 | 1,5 | 110 | 2200 | 3300 | 77 | 0,013 |
П-22У4 | 1,5 | 220 | 2200 | 3300 | 77 | 0,013 |
П-22У4 | 2,2 | 110 | 3000 | 3000 | 80 | 0,013 |
П-22У4 | 2,2 | 220 | 3000 | 3000 | 82 | 0,013 |
П-31У4 | 0,45 | 110 | 750 | 1500 | 69 | 0,022 |
П-31У4 | 0,45 | 220 | 750 | 1500 | 68 | 0,022 |
П-31У4 | 0,7 | 110 | 1000 | 2000 | 72 | 0,022 |
П-31У4 | 0,7 | 220 | 1000 | 2000 | 70 | 0,022 |
П-31У4 | 1,5 | 110 | 1500 | 3000 | 76.5 | 0,022 |
П-31У4 | 1,5 | 220 | 1500 | 3000 | 79 | 0,022 |
П-31У4 | 2,2 | 110 | 2200 | 3300 | 81 | 0,022 |
П-31У4 | 2,2 | 220 | 2200 | 3000 | 81 | 0,022 |
П-31У4 | 3,2 | 110 | 3000 | 3000 | 82.5 | 0,022 |
П-31У4 | 3,2 | 220 | 3000 | 3000 | 82.5 | 0,022 |
П-32У4 | 0,7 | 110 | 750 | 1500 | 75 | 0,029 |
П-32У4 | 0,7 | 220 | 750 | 1500 | 75.5 | 0,029 |
П-32У4 | 1 | 110 | 1000 | 2000 | 77 | 0,029 |
П-32У4 | 1 | 220 | 1000 | 2000 | 75.5 | 0,029 |
П-32У4 | 2,2 | 110 | 1500 | 3000 | 81.5 | 0,029 |
П-32У4 | 2,2 | 220 | 1500 | 3000 | 82 | 0,029 |
П-32У4 | 3,2 | 110 | 2200 | 3000 | 83.5 | 0,029 |
П-32У4 | 3,2 | 220 | 2200 | 3000 | 83 | 0,029 |
П-32У4 | 4,5 | 110 | 3000 | 3000 | 84,5 | 0,029 |
П-32У4 | 4,5 | 220 | 3000 | 3000 | 85 | 0,029 |
П-41У4 | 1 | 110 | 750 | 1500 | 68.5 | 0,037 |
П-41У4 | 1 | 220 | 750 | 1500 | 68.5 | 0,037 |
П-41У4 | 1,5 | 110 | 1000 | 2000 | 73.5 | 0,037 |
П-41У4 | 1,5 | 220 | 1000 | 2000 | 72.5 | 0,037 |
П-41У4 | 1,5 | 440 | 1000 | 1500 | 71 | 0,037 |
П-41У4 | 2,75 | 440 | 1500 | 2250 | 80.4 | 0,037 |
П-41У4 | 3,2 | 110 | 1500 | 3000 | 77.5 | 0,037 |
П-41У4 | 3,2 | 220 | 1500 | 3000 | 78.5 | 0,037 |
П-41У4 | 4,2 | 110 | 2200 | 3000 | 81.5 | 0,037 |
П-41У4 | 4,2 | 220 | 2200 | 3000 | 77.7 | 0,037 |
П-41У4 | 6 | 110 | 3000 | 3000 | 81 | 0,037 |
П-41У4 | 6 | 220 | 3000 | 3000 | 82 | 0,037 |
П-42У4 | 1,4 | 440 | 750 | 1100 | 74 | 0,045 |
П-42У4 | 1,5 | 110 | 750 | 1500 | 73 | 0,045 |
П-42У4 | 1,5 | 220 | 750 | 1500 | 71.5 | 0,045 |
П-42У4 | 2 | 440 | 1000 | 1500 | 77 | 0,045 |
П-42У4 | 2,2 | 110 | 1000 | 2000 | 76 | 0,045 |
П-42У4 | 2,2 | 220 | 1000 | 2000 | 77 | 0,045 |
П-42У4 | 3,5 | 440 | 1500 | 2250 | 81.5 | 0,045 |
П-42У4 | 3,9 | 110 | 1500 | 3000 | 80 | 0,045 |
П-42У4 | 3,9 | 220 | 1500 | 3000 | 81.5 | 0,045 |
П-42У4 | 5,5 | 110 | 2200 | 3000 | 82 | 0,045 |
П-42У4 | 5,5 | 220 | 2200 | 3000 | 82 | 0,045 |
П-42У4 | 7,4 | 110 | 3000 | 3000 | 85 | 0,045 |
П-42У4 | 7,4 | 220 | 3000 | 3000 | 84.5 | 0,045 |
П-51У4 | 2,2 | 110 | 750 | 1500 | 75 | 0,087 |
П-51У4 | 2,2 | 220 | 750 | 1500 | 73.5 | 0,087 |
П-51У4 | 2,2 | 440 | 750 | 1100 | 77.5 | 0,087 |
П-51У4 | 3,2 | 110 | 1000 | 2000 | 78 | 0,087 |
П-51У4 | 3,2 | 220 | 1000 | 2000 | 79 | 0,087 |
П-51У4 | 3,2 | 440 | 1000 | 1500 | 70 | 0,087 |
П-51У4 | 6 | 110 | 1500 | 2250 | 81 | 0,087 |
П-51У4 | 6 | 220 | 1500 | 2250 | 76.6 | 0,087 |
П-51У4 | 6 | 440 | 1500 | 2000 | 81 | 0,087 |
П-51У4 | 8 | 110 | 2200 | 2500 | 75.6 | 0,087 |
П-51У4 | 8 | 220 | 2200 | 2500 | 84 | 0,087 |
П-51У4 | 11 | 220 | 3000 | 3000 | 85,5 | 0,087 |
П-52У4 | 3,2 | 110 | 750 | 1500 | 78 | 0,1 |
П-52У4 | 3,2 | 220 | 750 | 1500 | 78 | 0,1 |
П-52У4 | 3,2 | 440 | 750 | 11ОО | 78 | 0,1 |
П-52У4 | 3,7 | 440 | 1000 | 1500 | 79,5 | 0,1 |
П-52У4 | 4,5 | 110 | 1000 | 2000 | 81 | 0,1 |
П-52У4 | 4,5 | 220 | 1000 | 2000 | 81 | 0,1 |
П-52У4 | 6,5 | 440 | 1500 | 2000 | 84 | 0,1 |
П-52У4 | 8 | 110 | 1500 | 2250 | 84 | 0,1 |
П-52У4 | 8 | 220 | 1500 | 2250 | 84 | 0,1 |
П-52У4 | 10,5 | 110 | 2200 | 2500 | 85 | 0,1 |
П-52У4 | 10,5 | 220 | 2200 | 2500 | 85 | 0,1 |
П-52У4 | 14 | 220 | 3000 | 3000 | 86 | 0,1 |
П-61У4 | 4,5 | 110 | 750 | 1500 | 80 | 0,14 |
П-61У4 | 4,5 | 220 | 750 | 1500 | 81,5 | 0,14 |
П-61У4 | 4,5 | 440 | 750 | 1100 | 81 | 0,14 |
П-61У4 | 6 | 110 | 1000 | 2000 | 83 | 0,14 |
П-61У4 | 6 | 220 | 1000 | 2000 | 81,5 | 0,14 |
П-61У4 | 6 | 440 | 1000 | 1500 | 83 | 0,14 |
П-61У4 | 11 | 110 | 1500 | 2250 | 85 | 0,14 |
П-61У4 | 11 | 220 | 1500 | 2250 | 86 | 0,14 |
П-61У4 | 11 | 440 | 1500 | 2000 | 86 | 0,14 |
П-61У4 | 14 | 220 | 2200 | 2500 | 86 | 0,14 |
П-61У4 | 19 | 220 | 3000 | 3000 | 86 | 0,14 |
П-62У4 | 5,5 | 440 | 750 | 750 | 83.4 | 0,16 |
П-62У4 | 6 | 110 | 750 | 1500 | 81.5 | 0,16 |
П-62У4 | 6 | 220 | 750 | 1500 | 81.5 | 0,16 |
П-62У4 | 8 | 110 | 1000 | 2000 | 84 | 0,16 |
П-62У4 | 8 | 220 | 1000 | 2000 | 85 | 0,16 |
П-62У4 | 8 | 440 | 1000 | 1500 | 84 | 0,16 |
П-62У4 | 14 | 110 | 1500 | 2250 | 85.5 | 0,16 |
П-62У4 | 14 | 220 | 1500 | 2250 | 87.5 | 0,16 |
П-62У4 | 14 | 440 | 1500 | 2000 | 88.5 | 0,16 |
П-62У4 | 18 | 220 | 2200 | 2500 | 87.5 | 0,16 |
П-62У4 | 25 | 220 | 3000 | 3000 | 88.5 | 0,16 |
