Редуктори циліндричні триступінчаті горизонтальні типу ЦДН

Призначення

Спеціальні редуктори ЦДН з зачепленням Новікова з передавальними числами в діапазоні від 8 до 50 призначені для приводів важконавантажених стрічкових конвеєрів сипучих і крупнокускових вантажів. Редуктори можуть використовуватися в приводах інших машин з аналогічними умовами роботи.

Умови застосування:
• навантаження постійна знакопеременная;
• обертання валів в будь-яку сторону;
• номінальний крутний момент на вихідному валу, Н•м 71000;
• кліматичні виконання У, Т категорії розміщення 1...3 і кліматичні виконання УХЛ і Про для категорії розміщення 4 по ГОСТ 15150;
• горизонтальне розташування редуктора опорною площиною вниз.

Приклад позначення редуктора при замовленні:
ЦДН– 630 – 50 – 12 ЦЦ УЗ
УЗ – кліматичне виконання і категорія розміщення
ЦЦ – варіант виконання кінця вхідного і вихідного валу відповідно
12 – варіант збірки
50 – номінальна передаточне число
630 – міжосьова відстань
Тип редуктора – ЦДН

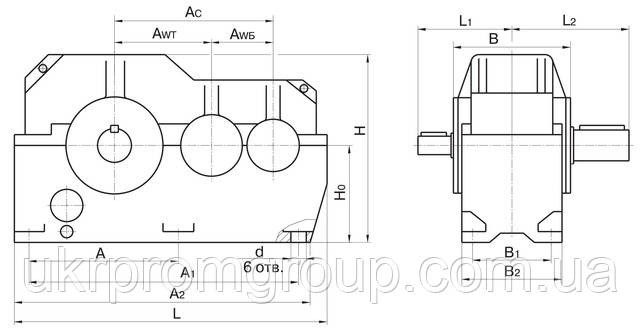

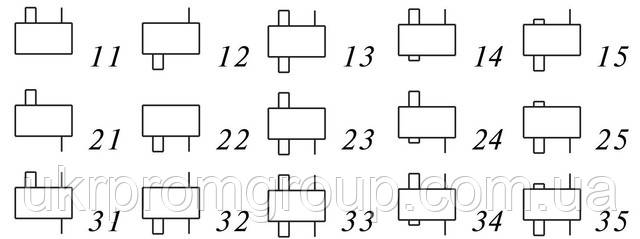

 Схема складання

Варіанти складання



в виде галереив виде списка
тип редуктора передавальні числа допускається радіальна консольне навантаження, на тихохідному валу, Н номінальний крутний момент на тихохідному валу, Н•м ККД маса, кг
ЦДН-630 8; 9; 10; 11,2; 12,5; 14; 16; 18; 20; 22,4; 25; 28; 31,5; 35,5; 40; 45; 50 67000 71000 0,96 3330
ЦДН-710 8; 9; 10; 11,2; 12,5; 14; 16; 18; 20; 22,4; 25; 28; 31,5; 35,5; 40; 45; 51 80000 100000 0,96 4540
