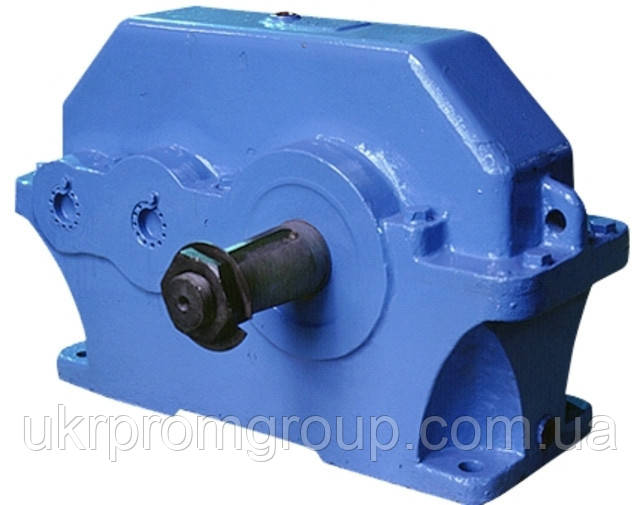

Призначення, виконання та сфера застосування редукторів 1Ц2У
• Редуктори 1Ц2У призначені для зменшення частоти обертання і збільшення крутного моменту в умовах експлуатації, зазначених в ГОСТ 16162-85.
• Редуктори 1Ц2У працюють у горизонтальному положенні опорною площиною вниз.
• Під час реверсивної роботи редуктора крутний момент має бути зменшений на 30%.
Редуктори циліндричні двоступеневі серії 1Ц2У (Ц2У) зарекомендували себе як найпоширеніші в застосуванні та найнадійніші в експлуатації.
Цей тип редукторів експлуатується постійно або зі змінним навантаженням. Навантаження може бути як односпрямованим, так і реверсивним.
Редуктори циліндричні 1Ц2У двоступеневі призначені для роботи з періодичними зупинками, а також допускають експлуатацію упродовж тривалого часу (до 24 годин на добу). Гранично допустима частота обертання швидкохідного вала — 1800 об./хв, окружна швидкість — 16 м/с.
Кліматичні виконання редукторів циліндричних типу 1Ц2У за ГОСТ 15150:
• У, Т для категорії розміщення 1-3;
• УХЛ та О для категорії розміщення 4.
Конструкція редукторів циліндричних 1Ц2У двоступеневих являє собою двоступеневий циліндричний редуктор, виготовлений за розгорнутою схемою.
Зубчасте зачеплення — евольвентне, косозубоє.
Корпус і кришка редукторів циліндричних виконуються з чавуну або алюмінію.
Опори валів слугують підшипники. Для їх регулювання передбачені торцеві регулювальні гвинти, втягнуті в центральну частину кришок підшипникових вузлів редуктора.
Мастило редукторів циліндричних 1Ц2У істотне із загальної оливної ванни.
Деталі зачеплення змащуються окунанням, деталі підшипників — розбризкуванням. Щоб уникнути підвищення тиску під час розігрівання оливи під час роботи внутрішня порожнина редуктора повідомляється з атмосферою через дренажний отвір у запашнині.
Редуктор і механізми, що з'єднуються з ним, мають бути встановлені на жорсткій основі, що забезпечує незмінність їхнього взаємного розташування.
Схема збирання
Варіанти збирання
Основні | |
---|---|
Розташування валів редуктора | Горизонтальне |
Тип редуктора | Циліндричний |
Кількість робочих ступенів | 2 |
Країна виробник | Україна |
Матеріал корпусу | Сталь |
Тип корпусу | Литий |
- Ціна: 3 000 ₴
