Призначення

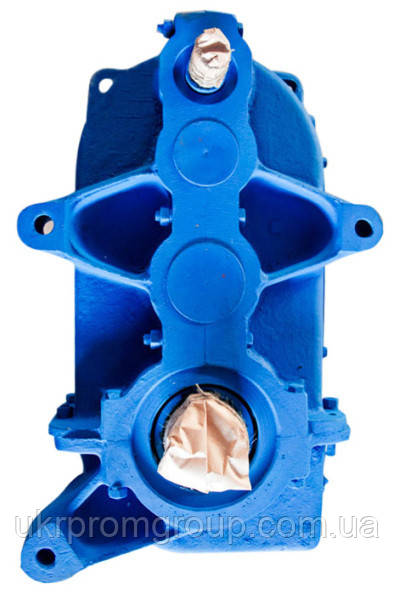

Особливі кранові циліндричні триступеневі редуктори типу В-100 передбачені для вживання в приводах механічних пересуваннях вантажопідіймальних кранів і для множення обертового моменту та зниження частоти обертання різних машин і механізмів.
Умови експлуатації:
- робота в повторно-кратних режимах, тобто у разі змінних навантажень із періодичними зупинками, навантаження одного напрямку та реверсивне;
- обертання валів у будь-який бік;
— неагресивне середовище, атмосфера типів I і II за ГОСТ 15150 за запиленості повітря не більш ніж 10 мг/м3;
— кліматичні виготовлення — У1, У2, УЗ, УХЛ-4, Т1, Т2, ТЗ та О4 за ГОСТ 15150.
Схема збирання
Варіанти збирання
Основні технічні характеристики
Типорозмір редуктора | Передавальне відношення | Частота обертання вхідного вала, хв -1 | Номінальний крутний момент на вихідному валу, Н·м | Маса, кг. |
В-100 | 10; 12,5; 16; 20; 25; 31,5; 40 | 1500 | 172-563 | 52 |
В-100Ф | 10; 12,5; 16; 20; 25; 31,5; 41 | 1500 | 172-564 | 52 |
В-125 | 10; 12,5; 16; 20; 25; 31,5; 40; 50 | 1500 | 344-1250 | 79 |
В-125Ф | 10; 12,5; 16; 20; 25; 31,5; 40; 51 | 1500 | 344-1251 | 79 |
В-160 | 10; 12,5; 16; 20; 25; 31,5; 40; 52 | 1500 | 668-2500 | 132 |
В-160Ф | 10; 12,5; 16; 20; 25; 31,5; 40; 53 | 1500 | 668-2501 | 132 |
В-200 | 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80; 100 | 1500 | 1375-5000 | 210 |
В-200Ф | 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80; 101 | 1500 | 1375-5001 | 210 |
В-250 | 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80; 102 | 1500 | 2750-10000 | 320 |
В-250Ф | 10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80; 103 | 1500 | 2750-10001 | 320 |
Основні | |
---|---|
Розташування валів редуктора | Вертикальне |
- Ціна: 5 000 ₴
