Призначення

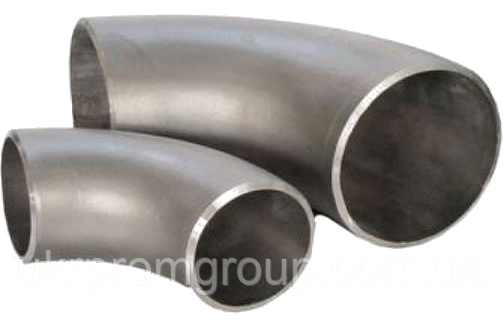

Відводи гнуті призначені для трубопроводів на Ру до 10 МПа з вуглецевої сталі.
Відводи виготовляються з труб:
Електросварні за ГОСТ 10704 (технічні вимоги щодо ГОСТ 10705);
Безшовні гарячедеформовані за ГОСТ 8732 (технічні вимоги щодо ГОСТ 8731);
Безшовні холодно — і теплодеформовані за ГОСТ 8734 (технічні вимоги щодо ГОСТ 8733);
Для проєктованих трубопроводів не рекомендується застосування електрозварних труб діаметром 114 мм.
Кути згину 15°, 30°, 45°, 60°, 90°
Приклад умовного позначення гнутих відводів:
з кутом згину 90° з труби діаметром Дн = 108 мм і товщиною стінки S = 4 мм со стандартним радіусом (R = 320 мм) без вказівки довжини прямих ділянок:
Відвід 90° 108×4 ОСТ 36-42-81
З кутом згину α = 32°, з труби діаметром Дн =108 мм, завтовшки стінки S = 4 мм, прямими зонами l1 = 150 мм, l2 = 2000 мм, радіусом згину R = 250 мм:
Габаритні та приєднувальні розміри
DN | D | Tmin | Мінімальні прямі зони | Мінімальні прямі зони | R=5DN |
10 | 14 | 1,6 | 100 | 100 | 50 |
15 | 18 | 2 | 100 | 100 | 75 |
20 | 25 | 2,5 | 100 | 100 | 100 |
25 | 32 | 2 | 100 | 100 | 125 |
32 | 38 | 2,5 | 100 | 100 | 160 |
40 | 45 | 2,5 | 100 | 100 | 200 |
50 | 57 | 3 | 100 | 100 | 250 |
65 | 76 | 3,5 | 100 | 100 | 325 |
80 | 89 | 4 | 100 | 100 | 400 |
100 | 102 | 4 | 100 | 100 | 500 |
100 | 108 | 4 | 100 | 100 | 500 |
100 | 114 | 4 | 100 | 100 | 500 |
125 | 133 | 4 | 400 | 400 | 625 |
150 | 159 | 4 | 400 | 400 | 750 |
150 | 168 | 4 | 400 | 400 | 750 |
200 | 219 | 6 | 400 | 400 | 1000 |
250 | 273 | 7 | 400 | 400 | 1250 |
300 | 325 | 8 | 400 | 400 | 1500 |
350 | 377 | 8 | 400 | 400 | 1750 |
400 | 426 | 8 | 400 | 400 | 2000 |
500 | 530 | 8 | 400 | 400 | 2500 |
600 | 630 | 8 | 400 | 400 | 3000 |
700 | 720 | 8 | 400 | 400 | 3500 |
800 | 820 | 8 | 400 | 400 | 4000 |
Характеристики
Основні | |
---|---|
Спосіб виготовлення | Гнутий |
Інформація для замовлення
- Ціна: 500 ₴
