Призначення

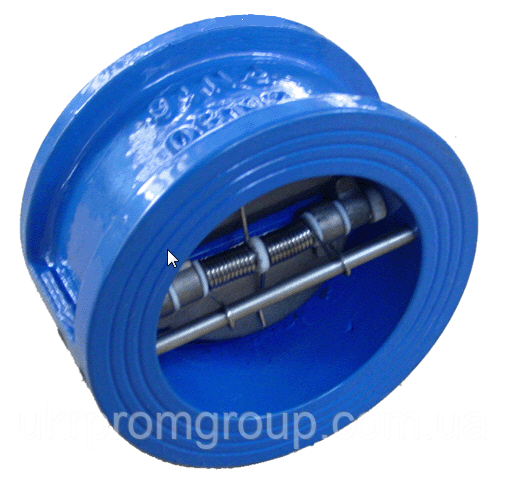

Клапани поворотні призначені для запобігання зворотному потоку робочого середовища.
Поворотні клапани 19 год21бр виготовляються з чавуну.
Робоче середовище: пара, вода та інші неагресивні рідини з температурою робочого середовища до +225 градусів.
Тиск: 1,6 МПа.
Приєднання до трубопроводу 19ч21бр: міжфланцеве. Клапан зворотний 19ч21бр встановлюється між двох фланців, приварених до трубопроводу, і стягується шпильками.
Приєднувальні розміри фланців — за ГОСТ 12820-80; ГОСТ 12821-80 на 1, 6МПа.Вісь захлопки зміщена відносно середини корпусу.
Клапани 19ч21бр не є запірною арматурою.
Габаритні та приєднувальні розміри
Умовний прохід, мм | Довжина L, мм | Маса, кг. | Допустимі протікання в затворі, см3/хв |
19ч21бр Ду-50 | 60 | 2,4 | 5 |
19ч21бр Ду-80 | 70 | 4,9 | 7 |
19ч21бр Ду-100 | 80 | 5,5 | 8 |
19ч21бр Ду-150 | 100 | 11,6 | 10 |
19ч21бр Ду-200 | 140 | 25 | 15 |
19ч21бр Ду-250 | 150 | 33,7 | 15 |
Інформація для замовлення
- Ціна: Ціну уточнюйте
