Призначення

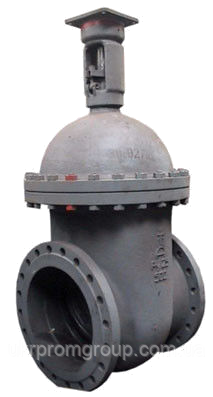

Задвижки належать до типу засувок із невисувним шпинделем. Конструкція влаштована так, що під час відкриття засувки шпиндель не виступає зверху. Це дає змогу використовувати засувки 30с927нж в обмеженому просторі.
Ці засувки є запірним пристроєм на трубопроводах, призначених для транспортування води, пари, нафти, нафтопродуктів та інших неагресивних середовищ із температурою до +425 °C.
Керування — за допомогою електропривода, сам привод у комплекті не постачається, його потрібно замовляти окремо. Можлива комплектація будь-яким багатоповоротним електроприводом, що підходить за крутним моментом і приєднувальним розмірами.
Засувки 30с927нж випускаються з DN від 300 до 1000 мм, PN 25 кгс/см2
Приєднання фланцеве за ГОСТ 12815-80 або під приварювання. Під час замовлення потрібно уточнити виготовлення фланців або розміри оброблення крайки. За бажанням замовника можлива комплектація відповідними фланцями та кріпленням, а також електроприводом.
Матеріал корпусу засувки 30с927нж — сталь 20Л, що забезпечує роботу за температури довкілля від -40 °C до +40 °C. Можливо, виготовлення таких засувок зі сталі 20 ГЛ, тоді маркування буде 30лс927нж і температура довкілля від -60 °C. виробництві засувок для різних ущільнень застосовується терм розширений графіт, що знижує зусилля на приводному пристрої та збільшує загальний ресурс експлуатації.
Для замовлення цієї продукції необхідно вказати тип приєднання, склад і температуру робочого середовища, потребу комплектації відповідними фланцями та кріпленням.
Габаритні та приєднувальні розміри
Діаметр, мм | L, мм | D, мм | D1, мм | D2, мм | n | d, мм | h, мм | H, мм | b, мм | Маса, кг |
30с927нж Ду300 | 500 | 485 | 430 | 390 | 16 | 30 | 4 | 1000 | 36 | 335 |
30с927нж Ду400 | 600 | 610 | 550 | 505 | 16 | 33 | 4 | 1300 | 44 | 500 |
30с927нж Ду500 | 700 | 730 | 660 | 615 | 20 | 39 | 4 | 1365 | 48 | 900 |
30с927нж Ду600 | 800 | 840 | 770 | 720 | 20 | 39 | 5 | 1512 | 51 | 1400 |
30с927нж Ду700 | 900 | 960 | 875 | 820 | 24 | 45 | 5 | 1875 | 55 | 1900 |
30с927нж Ду800 | 1000 | 1075 | 990 | 930 | 24 | 45 | 5 | 2072 | 59 | 2400 |
30с927нж Ду1000 | 1200 | 1315 | 1210 | 1140 | 28 | 56 | 5 | 2435 | 63 | 4600 |
Основні | |
---|---|
Гарантійний термін | 12 міс |
Тип приєднання | Фланцеве |
Країна виробник | Україна |
- Ціна: Ціну уточнюйте
