Призначення

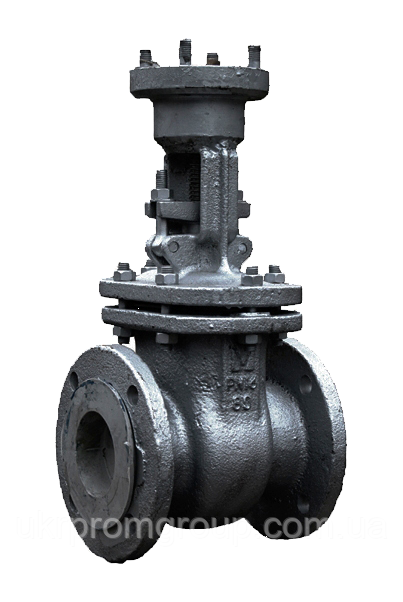

Сталеві клинові засувки призначені для встановлення на трубопроводах як запірний пристрій. Корпусні деталі засувок виготовляються зі сталі марок: 35Л, 20 ГЛ, 12Х18Н9ТЛ, з флансовим приєднанням і під приварювання, з ручним керуванням (з маховиком, механічним редуктором) або виготовленням під електропривод. Клас герметичності «А» за ГОСТ 9544-2005. Термін експлуатації не менш ніж 10 років. Гарантія 24 місяці.
Робоче середовище: вода, пара, олія, нафтова, природний газ, рідкі неагресивні нафтопродукти, неагресивні рідкі та газоподібні середовища, по Щодо яким, матеріали, що застосовуються в засувці корозійностійкі
Температура робочого середовища: от −40°С до +450 °C
Умови експлуатації: У1
Мінімальна температура навколишнього повітря: −40°С
Габаритні та приєднувальні розміри
Діаметр, мм | L, мм | D, мм | D1, мм | n | d, мм | H3, мм | Маса, кг |
50 | 180 | 160 | 125 | 4 | 18 | 280 | 17 |
80 | 210 | 195 | 160 | 4 | 18 | 350 | 28,5 |
100 | 230 | 215 | 180 | 8 | 18 | 380 | 39 |
125 | 255 | 245 | 210 | 8 | 18 | 460 | 61 |
150 | 280 | 280 | 240 | 8 | 22 | 550 | 83 |
200 | 330 | 335 | 295 | 12 | 22 | 680 | 124 |
250 | 450 | 405 | 355 | 12 | 26 | 850 | 242 |
300 | 500 | 460 | 410 | 12 | 26 | 985 | 315 |
350 | 550 | 520 | 470 | 16 | 26 | 1205 | 465 |
400 | 600 | 580 | 525 | 16 | 30 | 1425 | 640 |
500 | 700 | 710 | 650 | 20 | 33 | 1545 | 1233 |
600 | 800 | 840 | 770 | 20 | 36/39 | 1665 | 1400 |
700 | 900 | 910 | 840 | 24 | 36/39 | 1855 | 2550 |
Характеристики
Основні | |
---|---|
Клас герметичності | А |
Привід | Ручний |
Інформація для замовлення
- Ціна: Ціну уточнюйте
