Призначення

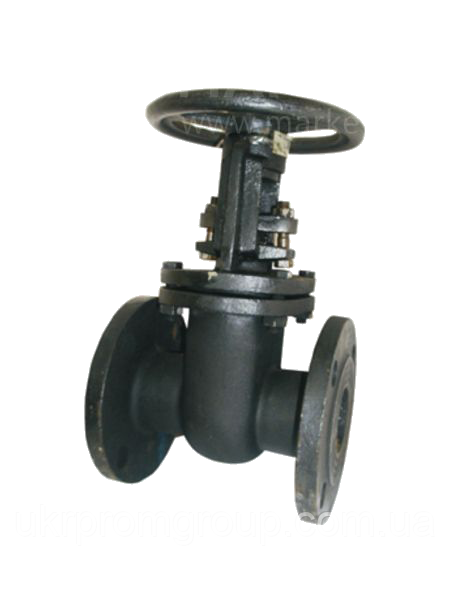

Засувка клинова дводискова з невисувним шпинделем.Засувка чавунна призначена для припасування середовища трубопровід як запірного пристрою.
Напрямок подавання середовища на засувку — будь-яка. Монтажне положення на трубопроводі — будь-яке, за якого керівний орган засувки розташовується не нижче поздовжньої осі засувки.
У процесі обертання керівного органа запускається нарізна втулка, що перетворює обертання в поступальний рух шпинделя з дисками або клином, після чого засувка відкривається або закривається. Робоче положення запірного органа — повністю відкритий або повністю закритий. Не можна використовувати проміжні значення положення дисків або клина для регулювання витрати середовища.
Одна з переваг цих засувок — це повнопрохідна конструкція, що дає змогу домогтися низького гідравлічного опору.
Габаритні та приєднувальні розміри
Ду,мм | Ру, кгс/ см2 | L, мм | Н, мм | Маса кг | Ціна, г |
50 | 10 | 180 | 300 | 19 | 12 000 |
80 | 10 | 210 | 385 | 33,2 | 14 000 |
100 | 10 | 230 | 400 | 42,9 | 18 000 |
150 | 10 | 280 | 520 | 72,7 | 39 000 |
200 | 10 | 330 | 810 | 101,6 | 61 000 |
250 | 10 | 450 | 1090 | 168 | 77 000 |
300 | 10 | 500 | 1285 | 242 | 138 000 |
350 | 10 | 550 | 1285 | 238 | 177 000 |
400 | 10 | 600 | 1014 | 431 | 278 000 |
- Ціна: Ціну уточнюйте
