Призначення

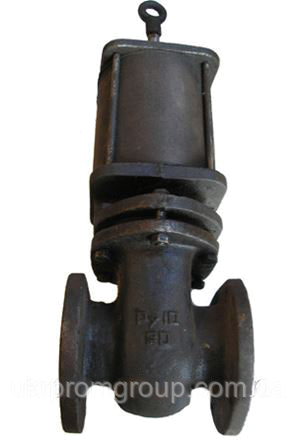

Засувка 31ч718бр, 30ч760бр, 30ч773бр використовується в трубопроводах систем водопостачання й опалення, енергосистемах; в комуніальній сфері та нафтопродукційній промисловості. Засувки для використання в енергетичних системах розраховані на вищі тиски (Ру), ніж у звичайних трубопроводах.
Робоче середовище для засувки 30 год773бр — вода, вода для зрошувальних систем. Для виготовлення корпусу використовується чавун. Максимальна робоча температура: до +50 °C0. Приєднання до трубопроводу — фланцеве за ГОСТ 12815-80 (ісп.1, ряд 2).
Тип приєднання та матеріал прокладки вибирають залежно від умов роботи засувок: тиску, робочої температури та корозійних властивостей середовища.
Габаритні та приєднувальні розміри
Позначення | Dn, мм | D, мм | D1, мм | d, мм | n | L, мм | Hmin, мм | Hmаx, мм | Маса, кг |
31ч718бр | 50 | 160 | 125 | 18 | 4 | 180 | 535 | 590 | 34 |
31ч718бр | 80 | 195 | 160 | 18 | 4 | 210 | 615 | 704 | 70 |
31ч718бр | 100 | 215 | 180 | 18 | 8 | 230 | 683 | 791 | 80 |
31ч718бр | 150 | 280 | 240 | 22 | 8 | 280 | 849 | 1009 | 120 |
30ч760бр | 200 | 335 | 295 | 22 | 8 | 330 | 1025 | 1233 | 160 |
30ч760бр | 250 | 390 | 350 | 22 | 12 | 450 | 1187 | 1445 | 250 |
31ч718бр | 300 | 440 | 400 | 22 | 12 | 500 | 1337 | 1640 | 303 |
30ч773бр | 400 | 565 | 515 | 26 | 16 | 600 | 1532 | 1942 | 431 |
- Ціна: Ціну уточнюйте
