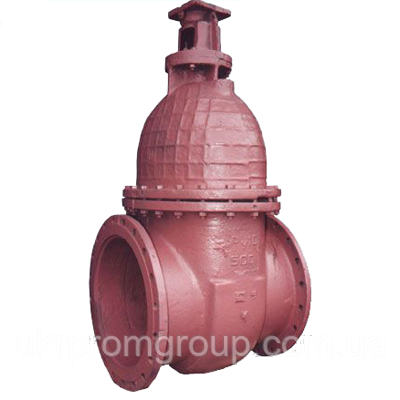

Засувки чавунні 30ч37бр, 30ч937бр, 30ч537бр кермові, під електропривод або редуктор Ру10
Ціну уточнюйте
- В наявності
- +380 (50) 184-58-98
Призначення
Засувка призначена для встановлення як запірний пристрій на трубопроводах низького тиску.
Приєднання засувки до трубопроводу — фланцове. Приєднувальні фланці за ГОСТ 12817 з ущільнювальними поверхнями вироблення I, ряд 2 по ГОСТ 12815.
Установлювальне положення засувки 30 ч7бк будь-яке, крім положення — маховиком вниз.
Тип керування 30ч7бк — ручний привод.
Робоче середовище — природний і паливний газ, повітря.
Температура робочого середовища не більш ніж +1000С.
Робоче середовище подається з будь-якого боку засувки.
Герметичність затвора відповідає класу «А» за ГОСТ 9544.
Матеріал корпусних деталей — сірий чавун СЧ 20 ГОСТ 1412;
Матеріал ущільнювальних поверхонь — сірий чавун СЧ 20 ГОСТ 1412.
Ущільнення по шпинделю — сальникове (кільця ТРГ).
Ущільнення між корпусом і кришкою — пароніт.
Кліматичне вироблення — У2 за ГОСТом 15150.
Засувки 30ч7бк відповідають вимогам ГОСТ 5762 і ТУ 3721-001-00324292-2011.
Повний середній термін експлуатації не менш ніж 10 років.
Габаритні та приєднувальні розміри
| DN | D, мм | D1, мм | D2, мм | L, мм | H, мм | d, мм | n, мм | A, мм | B, мм | Маса, кг не більш ніж |
| 50 | 125х125 | 125 | 102 | 180 | 245 | 18 | 4 | 310 | 125 | 14 |
| 80 | 150х150 | 160 | 133 | 210 | 310 | 18 | 4 | 385 | 172 | 21 |
| 100 | 215 | 180 | 158 | 230 | 380 | 18 | 8 | 485 | 214 | 33 |
| 125 | 245 | 210 | 184 | 255 | 430 | 18 | 8 | 550 | 248 | 44 |
| 150 | 280 | 240 | 212 | 280 | 500 | 22 | 8 | 640 | 284 | 60 |
| 200 | 335 | 295 | 268 | 330 | 650 | 22 | 8 | 820 | 360 | 99 |
| 250 | 390 | 350 | 320 | 450 | 740 | 22 | 12 | 945 | 452 | 170 |
| 300 | 440 | 400 | 370 | 500 | 925 | 22 | 12 | 1155 | 516 | 250 |
