Призначення

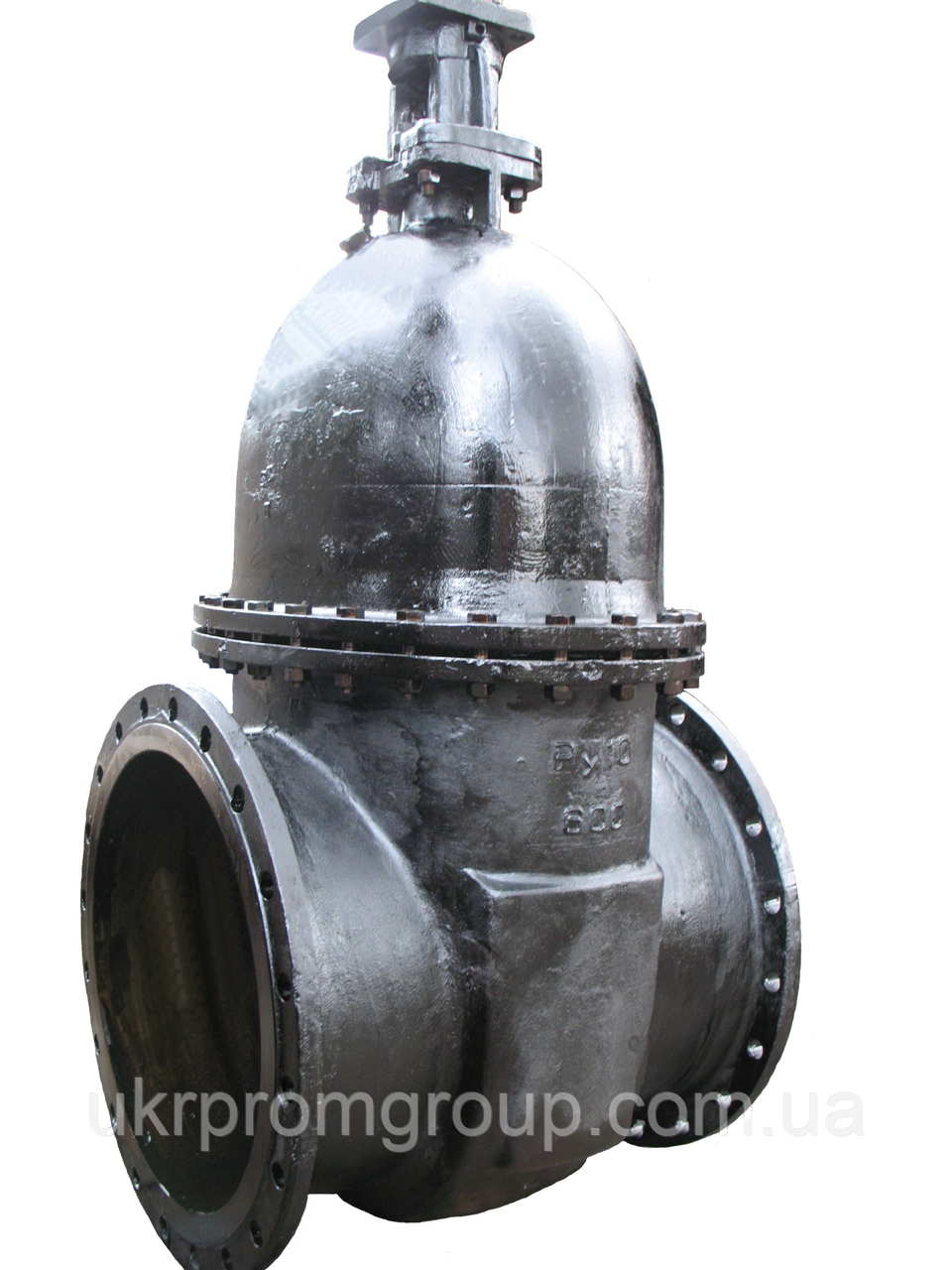

Засувка клинова 30ч930p із невисувним шпинделем виробляється в конструкції під електропривод. Діапазон діаметрів умовних проходів у цієї засувки — від 600 до 1600 мм. Керування цією засувкою дистанційно за допомогою електропривода, який не входить до комплекту (задається окремо).
Робоче середовище — гаряча, холодна вода, пара за температури до +120оС. Температура довкілля: від -40оЗ до +40оС.
Напрямок подавання робочого середовища — будь-яке.
Умовний тиск (Ру) становить 10 атмосфер (1,0 МПа).
Матеріал виготовлення корпусу засувки — Високоміцний чавун ВЧ 50.
Латунні кільця ущільнювачів.
Габаритні та приєднувальні розміри
Таблиця фігур | Матеріал корпусу | Тиск (PU), кгс/см2 | Діаметр (ДК), мм | Робоче середовище та температура | Будує. довжина, L | Маса, кг |
30ч530бр, 30ч930бр | чавун | 10 | 600 | вода до 120°С | 800 | 1074 |
30ч530бр, 30ч930бр | чавун | 10 | 1000 | вода до 120°С | 1200 | 4189 |
30ч530бр, 30ч930бр | чавун | 10 | 1200 | вода до 120°С | 1400 | 7540 |
30ч530бр, 30ч930бр | чавун | 10 | 1400 | вода до 120°С | 1900 | 9645 |
30ч530бр, 30ч930бр | чавун | 10 | 600 | вода до 120°С | 800 | 1120 |
30ч530бр, 30ч930бр | чавун | 10 | 1000 | вода до 120°С | 1200 | 4382 |
30ч530бр, 30ч930бр | чавун | 10 | 1200 | вода до 120°С | 1400 | 7772 |
30ч530бр, 30ч930бр | чавун | 10 | 1400 | вода до 120°С | 1900 | 9985 |
30ч530бр, 30ч930бр | чавун | 10 | 1600 | вода до 120°С | 2200 | 10540 |
Інформація для замовлення
- Ціна: Ціну уточнюйте
