Призначення

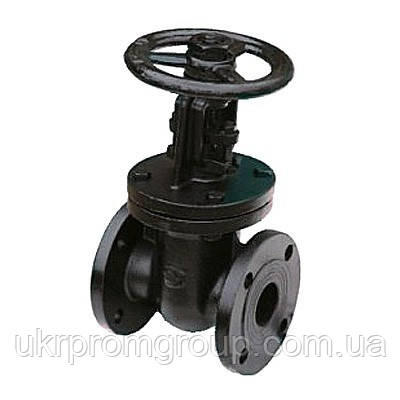

Задвижка 30ч6бр призначена для встановлення як запірного пристрою на трубопроводах.
Приєднання задвижки 30ч6бр до трубопроводу — фланцеве. Приєднувальні фланці за ГОСТ 12817 з ущільнювальними поверхнями вироблення I, ряд 2 по ГОСТ 12815.
Установлювальне положення 30ч6бр будь-яке, крім положення — маховиком униз.
Тип керування засувки чавунної 30ч6бр — ручний привод.
Робоче середовище — вода, пара.
Температура робочого середовища не більш ніж +2250С.
Робоче середовище подається з будь-якого боку засувки.
Герметичність затвора відповідає класу «D» за ГОСТ 9544.
Матеріал корпусних деталей — сірий чавун СЧ 20 ГОСТ 1412;
Матеріал ущільнювальних поверхонь — латунь ЛС-59 ГОСТ 15527.
Ущільнення по шпинделю — сальникове (кільця ТРГ).
Ущільнення між корпусом і кришкою — пароніт.
Кліматичне виготовлення — У2, УХЛ4 за ГОСТом 15150.
Засувки 30 ч6бр відповідають вимогам ГОСТ 5762і ТУ 3721-001-00324292-2011.
Повний середній термін експлуатації не менш ніж 10 років.
Задвижки 30ч6бр виготовляються на тиск до 16 атмосфер (1,6 МПа)
Габаритні та приєднувальні розміри
DN | D, мм | D1, мм | D2D1, мм | LD1, мм | HD1, мм | dD1, мм | nD1, мм | AD1, мм | BD1, мм | Маса, кг не понад |
50 | 125х125 | 125 | 102 | 180 | 245 | 18 | 4 | 310 | 125 | 11,5 |
80 | 150х150 | 160 | 133 | 210 | 310 | 18 | 4 | 385 | 172 | 19 |
100 | 215 | 180 | 158 | 230 | 380 | 18 | 8 | 485 | 214 | 30,5 |
125 | 245 | 210 | 184 | 255 | 430 | 18 | 8 | 550 | 248 | 42 |
150 | 280 | 240 | 212 | 280 | 500 | 22 | 8 | 640 | 284 | 58 |
200 | 335 | 295 | 268 | 330 | 650 | 22 | 8/12* | 820 | 360 | 99 |
250 | 405 | 355 | 320 | 450 | 740 | 26 | 12 | 945 | 420 | 185 |
300 | 460 | 410 | 370 | 500 | 925 | 26 | 12 | 1155 | 516 | 270 |
Основні | |
---|---|
Привід | Ручний |
- Ціна: Ціну уточнюйте
