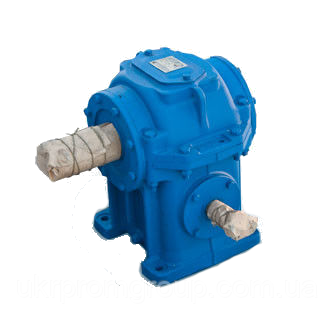

Редуктор ліфтовий РГСЛ-160-25

Редуктор РГСЛ — це глобальний одноступеневий спеціальний ліфтовий редуктор із кріпленням на фланець, він входить до комплексу з ліфтовими лебідками, які використовують у ліфтах спеціальних (наприклад, лікарняних) і звичайних пасажирських.

Глобоїдне передавання — це зубчасто-гвинтова передача, а саме різновид черв'ячної передачі (зразкова гвинта (чорв'яка) має глобоїдну (вогнуту) форму). Що дає змогу збільшити кількість зубців, які містяться в зачепленні, що так само допомагає мінімізувати габарити.


Редуктор РГСЛ складається из:

- корпус із ліхтарем під фланець;

- кришка корпусу редуктора;

- кришка підшипників (матеріал — чавун);

- черв'як глобоїдний (матеріал — термічно оброблена легована сталь);

- глобоїдне колесо (матеріал — високоолов'яниста бронза)

Укомплектований редуктор кульковими та радіально – упорними підшипниками. У цьому глобальному передаванні враховані всі спец. Параметри, що неабияк збільшує плавність передавання в редукторі, а також зменшує час припрацювання.

Використовується редуктор РГСЛ160 у країнах із помірним кліматом у виготовленні В1, У2, У3, У5 (ГОСТ 15150-69), у вибухобезпечному, не агресивному середовищі за температури о.с. (-15° +40 °C).

Встановлюється редуктор  виключно за умови розташування колеса над черв'яком. У режимах ПВ 0,63; 0,40 — основний; 0,25; 0,16 в одному або реверсному напрямку. У рідкісних випадках може експлуатуватися в безперервному режимі, але з меншим навантаженням до 40%. Несет величезну консольне навантаження на вих. валу за постійного Мкр.. Чобота обертання черв'яка 1000 об./хв, мрже бути частота обертання черв'яка 1500 об./хв зі зменшеним на 20% Мкр.

Схема збирання

Варіанти збирання
