Мотор-редуктор МЧ
Черв'ячний мотор-редуктор МЧ
По конструктивної суті, мотор-редуктор - це блок, що складається з редуктора та електричного двигуна, його призначення - служити приводним вузлом в машинах, агрегатах, механізмах. Крім стандартних варіантів виготовлення/складання, можливо оснащення черв'ячного мотор-редуктора МЧ додатковими спец функціями, наприклад, гальмом електромагнітного типу, системою примусового охолодження і т. п.
Технічні характеристики черв'ячного мотор-редуктора МЧ :
Мотор-редуктор з черв'ячною передачею типу МЧ має общемашиностроительную область застосування, згідно з умовами, прописаними в чинному на території країни відповідному Гостя. Експлуатується в умовах, що характеризуються:
постійної/змінним навантаженням (обмеженою номіналом обертаючого моменту);
різнобічним обертанням валу, без переваги прямого або зворотного обертання;
не агресивною, мало запиленій зовнішньої атмосферою;
іншими умовами, зазначеними в технічному супроводі вироби.
Для роботи в екстрим-кліматичних умовах, а також на висоті більше кілометра над рівнем моря, передбачено кліматичне виконання черв'ячних мотор-редукторів ряду МЧ, при суворому дотриманні параметрами ГОСТ, можлива експлуатація даних мотор-редукторів і на великих висотах.
Працюють (харчуються) мотор-редуктори цього виду від мереж змінного струму з напругою як 220 В, так і 380 Ст. При узгодженні з клієнтом при виконанні конкретного замовлення, редуктори можуть бути адаптовані до інших стандартним значенням мережевої напруги.

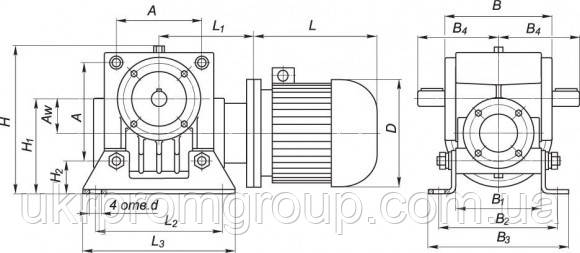

ГАБАРИТНІ І ПРИЄДНУВАЛЬНІ РОЗМІРИ МОТОР-РЕДУКТОРІВ МЧ-40, МЧ-60, МЧ-80
Мотор-редуктор | Aw | A | B | B 1 | B 2 | B 3 | B 4 | H | H 1 | H 2 | L 1 | L 2 | L 3 | d | L-не більше | D-не більше |
МЧ-40 | 40 | 105 | 120 | 100 | 140 | 164 | 100 | 180 | 112 | 37 | 100 | 150 | 180 | 13 | 260 | 200 |
МЧ-63 | 63 | 150 | 145 | 125 | 165 | 197 | 120 | 232 | 145 | 40 | 135 | 180 | 220 | 13 | 350 | 250 |
МЧ-80 | 80 | 180 | 165 | 140 | 185 | 212 | 145 | 267 | 172 | 42 | 160 | 225 | 260 | 15 | 420 | 250 |
ГАБАРИТНІ І ПРИЄДНУВАЛЬНІ РОЗМІРИ МОТОР-РЕДУКТОРІВ МЧ-100, МЧ-125, МЧ-160
Мотор-редуктор | Aw | B | B 1 | B 2 | B 3 | H | H 1 | H 2 | L 1 | L 2 | L 3 | d | L-не більше | D-не більше |
МЧ-100 | 100 | 194 | 175 | 140 | 225 | 312 | 200 | 18 | 240 | 200 | 373 | 19 | 450 | 350 |
МЧ-125 | 125 | 243 | 230 | 190 | 230 | 396 | 236 | 22 | 275 | 230 | 437 | 19 | 540 | 350 |
МЧ-160 | 160 | 282 | 280 | 230 | 280 | 500 | 300 | 30 | 350 | 300 | 551 | 22 | 650 | 450 |
