Живильні насоси ПК, ПЕ, ПКВП, ПРВП
Призначення
Піскові насоси перекачують абразивні гідросуміші щільністю 1600 кг/м3, температурою до 70° С, максимальним розміром твердих включень від 1 до 200 мм і об'ємною концентрацією до 30 %. Проточна частина пєсковим насосів виготовляється з надтвердих сплавів, абразивного матеріалу на органічній зв'язці, гуми і поліуретану.
Область застосування пєсковим насосів: гірничо-збагачувальне і гірничо-металургійні підприємства, теплоелектростанції, підприємства по виробництву цементу, алмазів і золотодобувні підприємства, технологічні лінії дроблення, збагачення корисних копалин і т. п. Подача 12,5-4000 м3/год, напір 12,5-120 м.

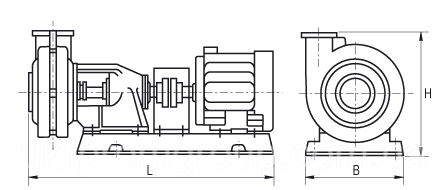

Схема
Присоеденительные розміри в мм
| Типорозмір | L | L1 | L2 | L3 | L4 | L5 | L6 | H | h | Патрубок, А, Dу, мм/Ру, МПа | Патрубок, Б, Dу, мм/Ру, МПа |
| ПЭ250-180-3 | 2800 | 1130 | 858 | 690 | 1456 | 1500 | 1650 | 1325 | 650 | 300/4,0 | 175/20 |
| ПЭ270-150-4 | 2375 | 910 | 858 | 690 | 1236 | 1500 | 1650 | 1325 | 650 | 300/4,0 | 175/20 |
| ПЭ150-145-2 | 2490 | 960 | 795 | 615 | 1246 | 1350 | 1500 | 1255 | 625 | 175/1,6 | 175/20 |
| ПЭ250-75-2 | 1850 | 740 | 554 | 590 | 667 | 920 | 1140 | 1135 | 500 | 175/1,6 | 150/10 |
| ПЭ250-45-2 | 1625 | 520 | 554 | 590 | 447 | 920 | 1020 | 940 | 500 | 175/1,6 | 150/10 |
| ПЭ270-150-3 | 2830 | 910 | 858 | 839 | 1362 | 1500 | 1650 | 1426 | 750 | 300/4,0 | 175/20 |
| ПЭ150-70 | 1920 | 715 | 620 | 615 | 676 | 1000 | 1130 | 1145 | 625 | 175/1,6 | 175/10 |
| ПЭ150-58 | 1825 | 620 | 620 | 615 | 581 | 1000 | 1130 | 1145 | 625 | 175/1,6 | 175/10 |
| ПЭ40-250 | 980 | 352 | 260 | 275 | 381 | 410 | 460 | 485 | 295 | 75/0,7 | 65/4 |
| ПЭ40-200 | 912 | 284 | 260 | 275 | 313 | 410 | 460 | 485 | 295 | 75/0,7 | 65/4 |
| ПЭ250-50 | 1741 | 520 | 554 | 652 | 449 | 920 | 1140 | 1180 | 500 | 175/1,6 | 150/10 |
Основні технічні характеристики
| Типорозмір насоса | Подача, м3/год | Напір, м | n, хв-1 | h дод м | Маса насоса, кг | Потужність двигуна, кВт |
| ПЭ250-180-3 | 250 | 1975 | 2980 | 11 | 6200 | 2000 |
| ПЭ270-150-4 | 270 | 1650 | 2975 | 11 | 5000 | 2000 |
| ПЭ150-145-2 | 150 | 1580 | 2970 | 8 | 3740 | 1000 |
| ПЭ250-75-2 | 250 | 830 | 2980 | 8 | 2100 | 800 |
| ПЭ250-45-2 | 250 | 500 | 2970 | 8 | 1350 | 500 |
| ПЭ270-150-3 | 270 | 1650 | 2975 | 8 | 5500 | 2000 |
| ПЭ150-70 | 150 | 750 | 2970 | 10 | 2960 | 500 |
| ПЭ150-58 | 150 | 630 | 2970 | 10 | 2830 | 500 |
| ПЭ40-250 | 40 | 250 | 2940 | 8 | 344 | 55 |
| ПЭ40-200 | 40 | 200 | 2940 | 8 | 320 | 55 |
| ПЭ250-50 | 250 | 500 | 2970 | 8 | 1820 | 500 |
| Тип насоса | Споживана потужність, кВт | Маса, кг | Подача, м3/ч | Напір, м |
| насос ПК 63/22,5 | 15 | 220 | 63 | 22,5 |
| насос ПК 63/22,5 | 11 | 220 | 63 | 22,5 |
| насос ПКВП 63/22,5 | 15 | 243 | 63 | 22,5 |
| насос ПКВП 63/22,5 | 11 | 243 | 63 | 22,5 |
| насос ПРВП 63/22,5 | 15 | 229 | 63 | 22,5 |
| насос ПРВП 63/22,5 | 11 | 228 | 63 | 22,5 |
| насос ПРВП 63/31,5 | 15 | 230 | 63 | 31,5 |
